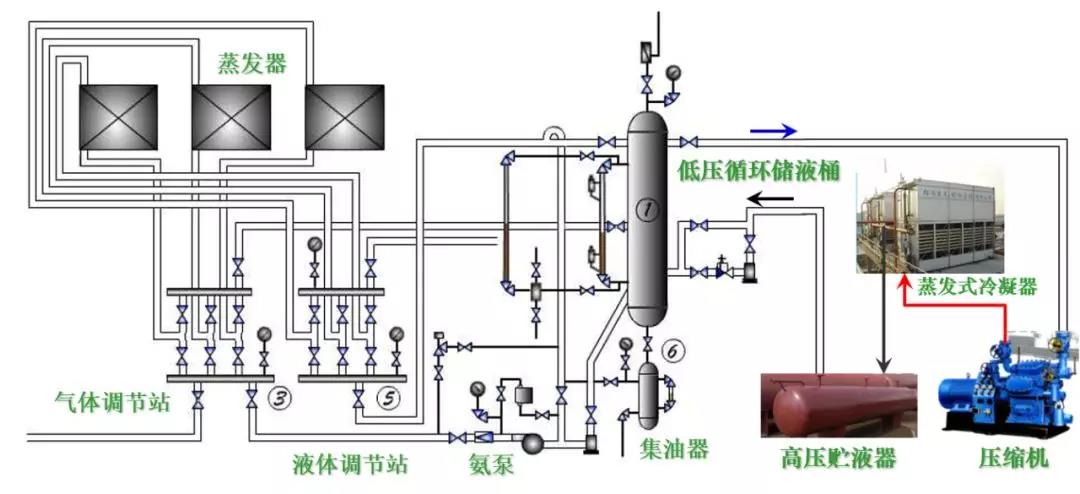

典型氨蒸汽壓縮式制冷系統設備構成（氨泵供液）

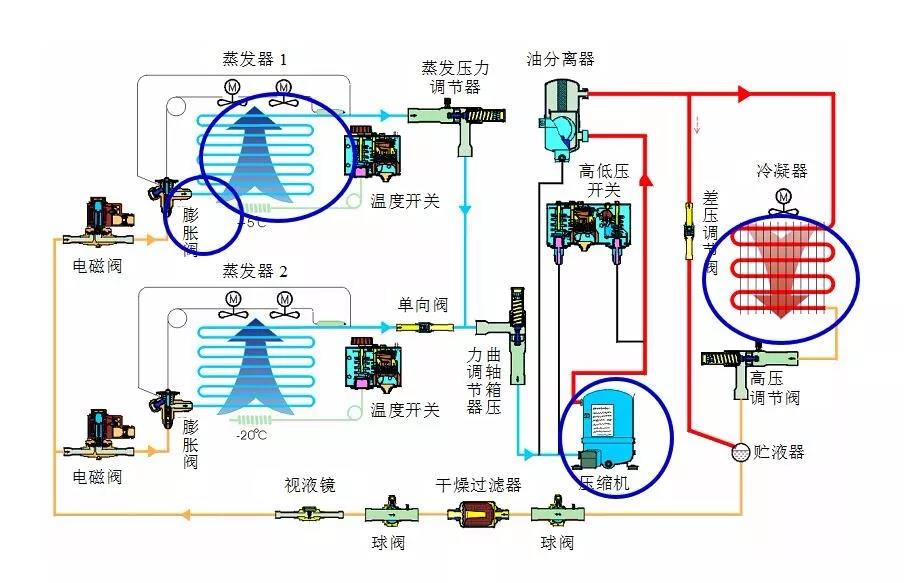

典型氟利昂蒸汽壓縮式制冷系統設備構成

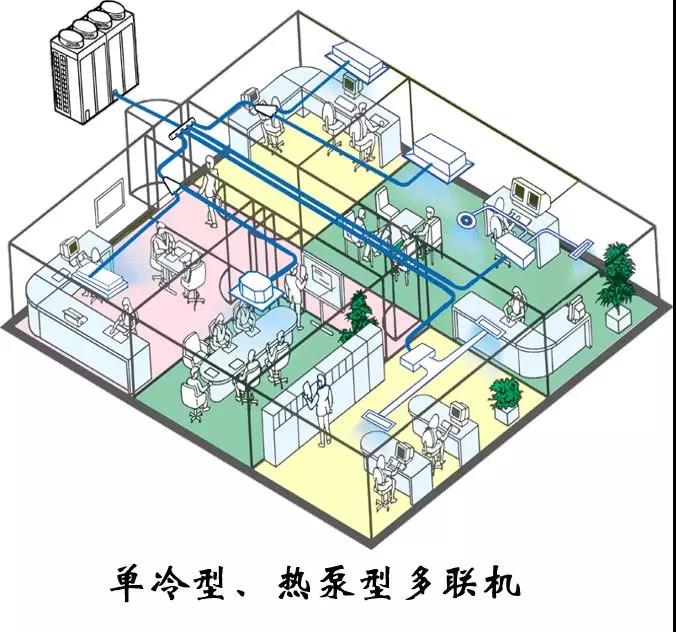

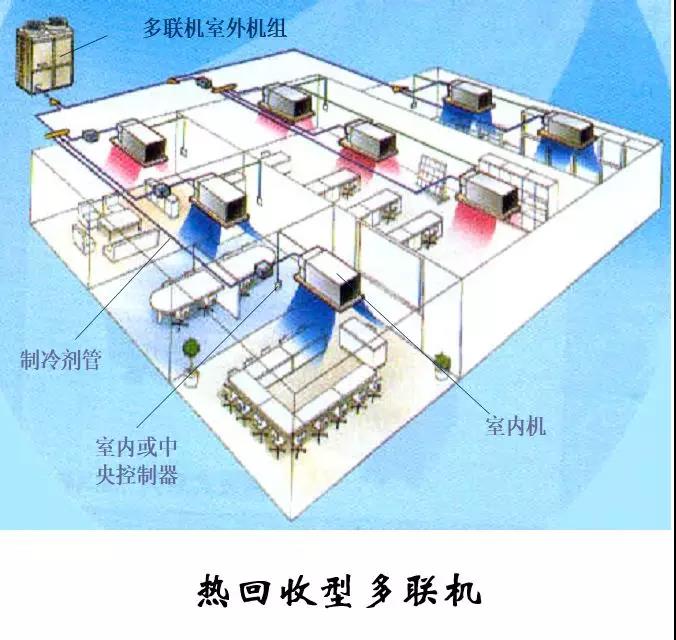

多聯式空調機的應用

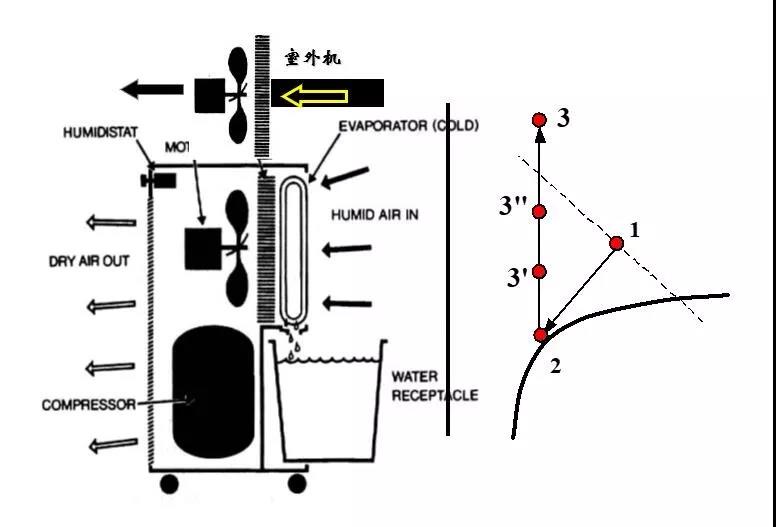

有室外機的調溫型冷凍除濕機

優點

• 安裝方便，不需要其它配套設施

• 占地面積小

• 適用于濕冷季節

局限

• 由于受蒸發溫度限制（防結霜），只能處理溫度較高環境的除濕問題



水冷式冷水機組—蒸氣壓縮式冷水機組

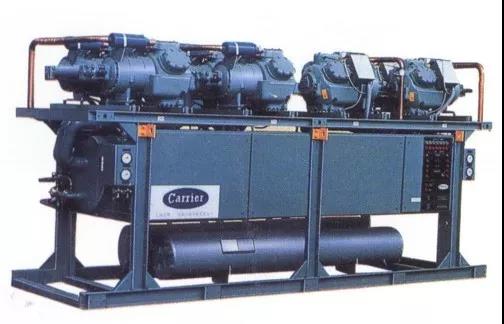

水冷式冷水機組—多機頭活塞機

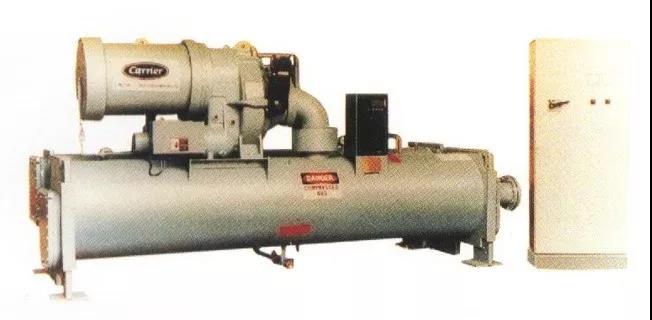

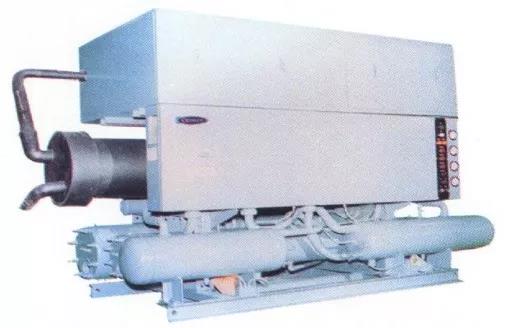

水冷式冷水機組—離心式冷水機組

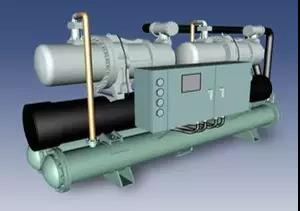

水冷式冷水機組—多機頭螺桿機

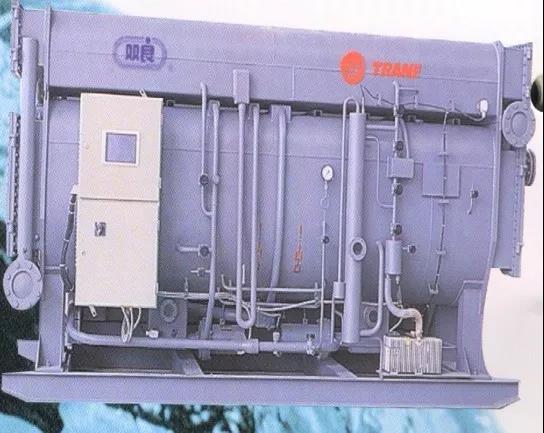

冷凝熱回收制取生活熱水的冷水機組— 吸收式冷水機組

三熱源系統

• 以蒸汽或熱水為動力熱源

單效與雙效機組

• 單效：熱源以熱水居多

• 雙效：熱源以蒸汽居多



水源熱泵

種類：

• 水源熱泵；

供冷與供熱運行時，蒸發器和冷凝器的位置不變；

倒換水路換向閥，實現供冷、供熱功能轉換；

水路倒換可能導致?lián)Q熱器內部結垢、存砂，故需要進行水路隔離（水處理）；

• 地源熱泵；

• 水環熱泵

實質：

• 都是水源熱泵（從設備層面看都是水源熱泵，從熱源層面看都是地源熱泵，相應國標規定）。

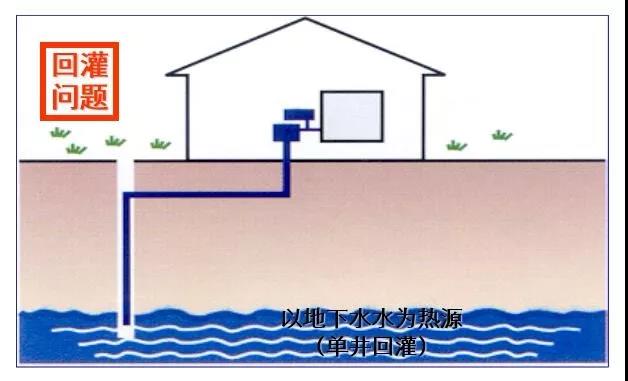

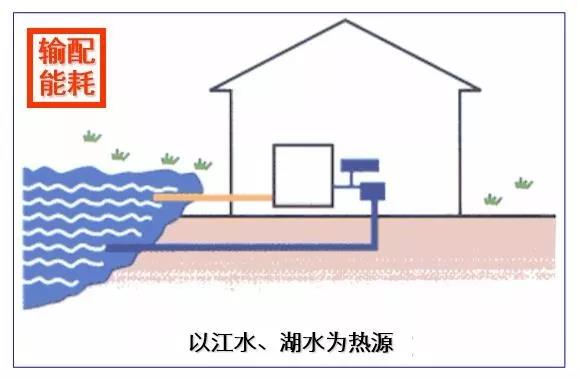

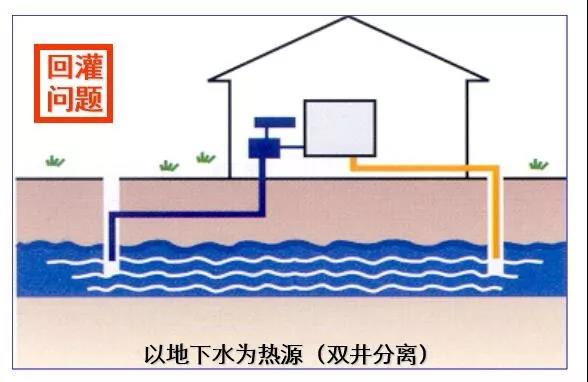

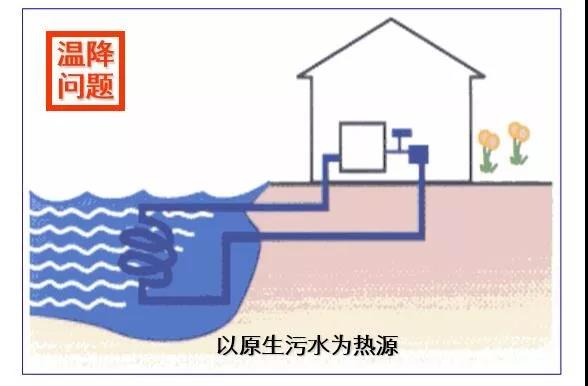

以江、河、湖、地?zé)崴鳛槟茉?nbsp;

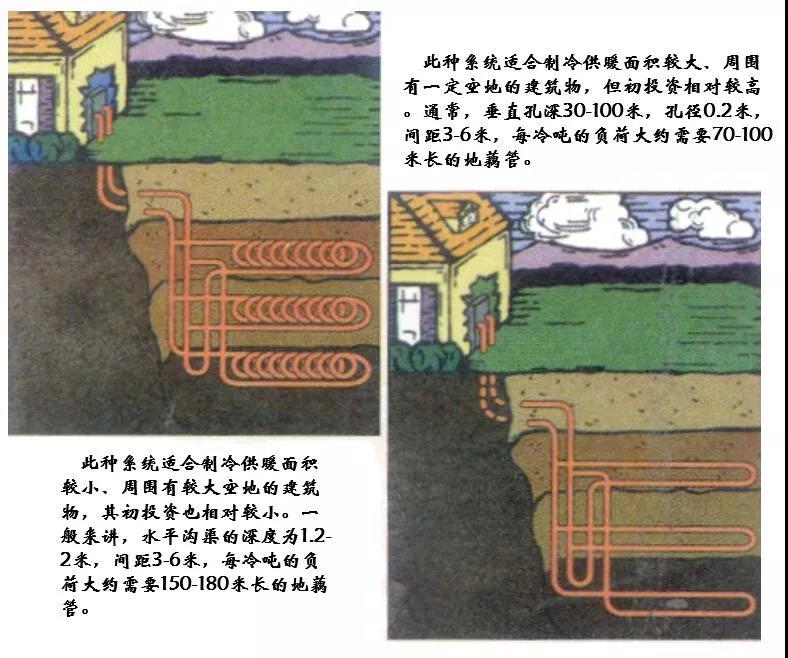

地源熱泵：水平、垂直敷設地藕管路

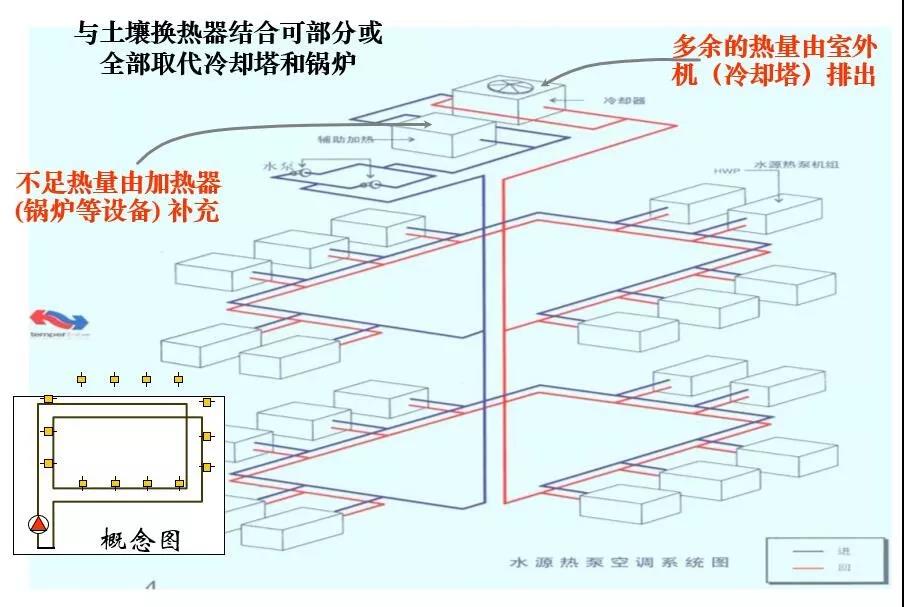

水環熱泵機組系統

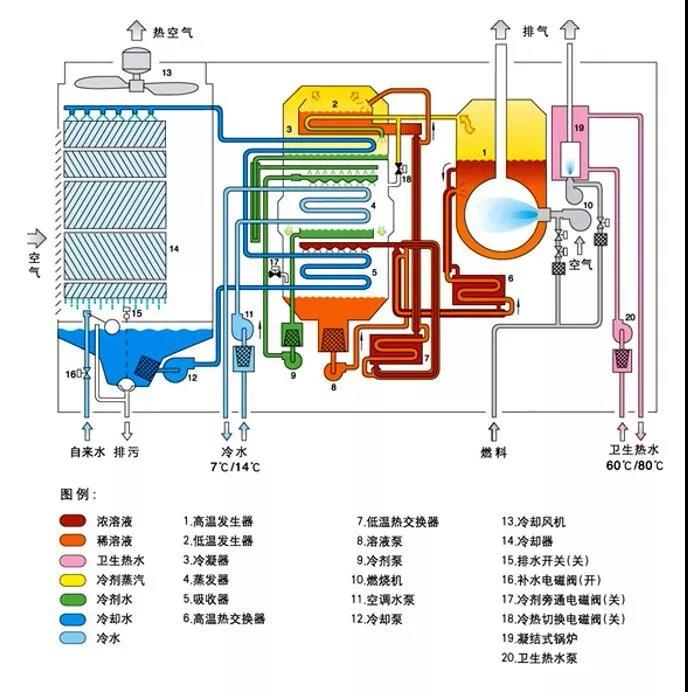

一體化直燃吸收式冷熱水機組
